このプロジェクトでは、生産前に金型解析と DFM レビューがどのように実行されるかを示します。

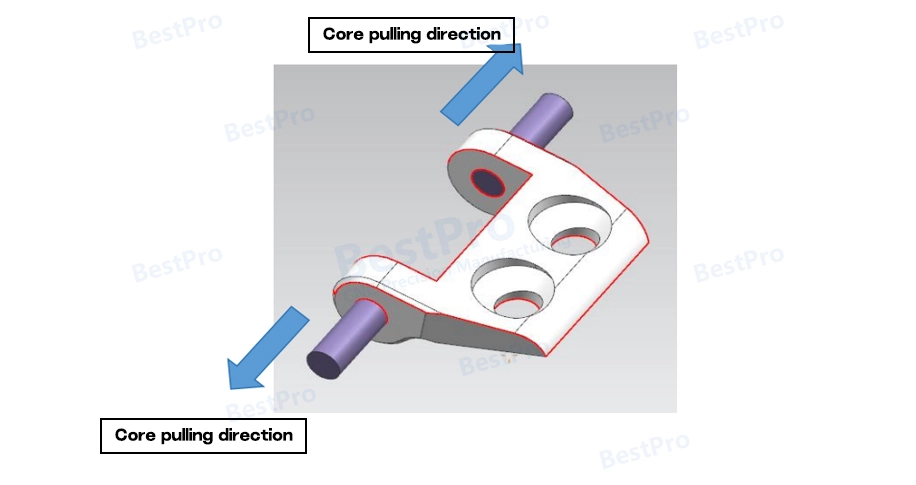

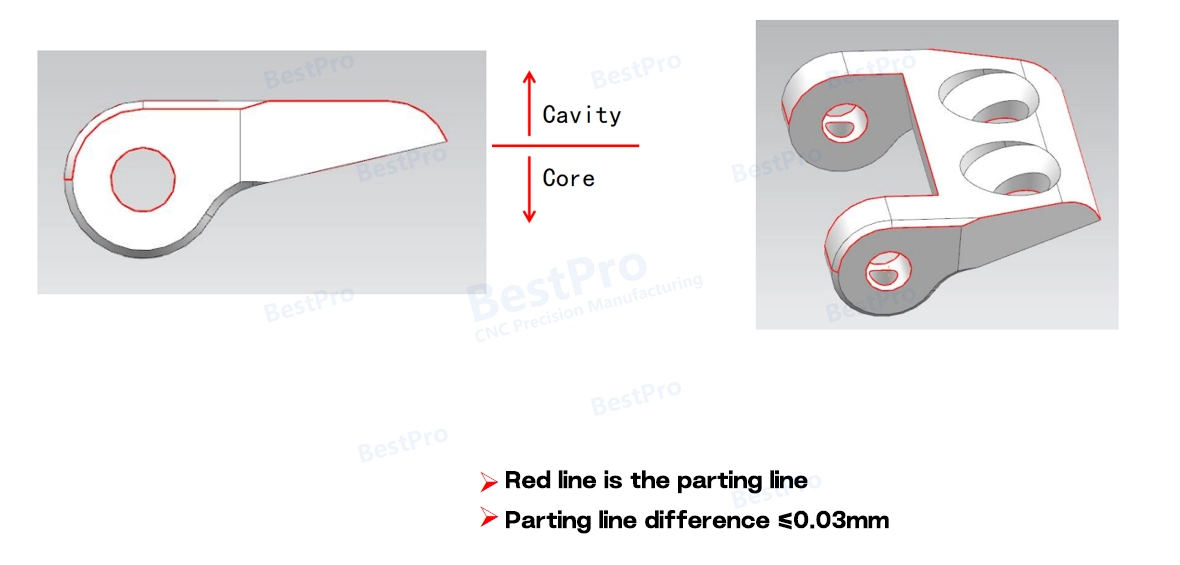

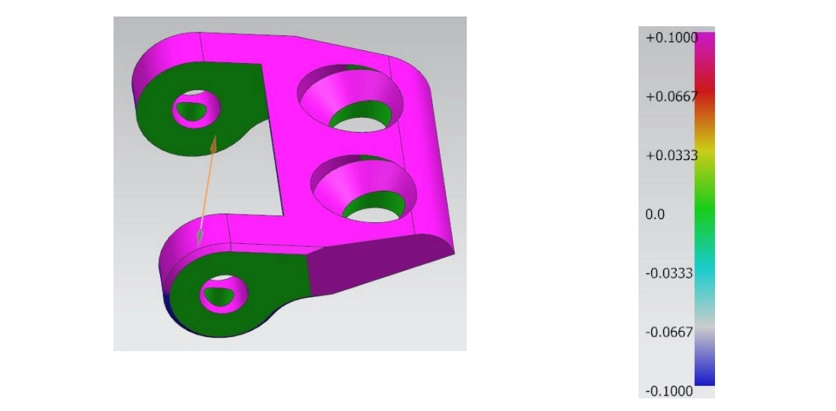

部品の図面と用途の要件に基づいて、材料の挙動、収縮率、穴などの重要な要素を決定します。 構造、抜き勾配、パーティング ラインはツーリング段階で評価されました。

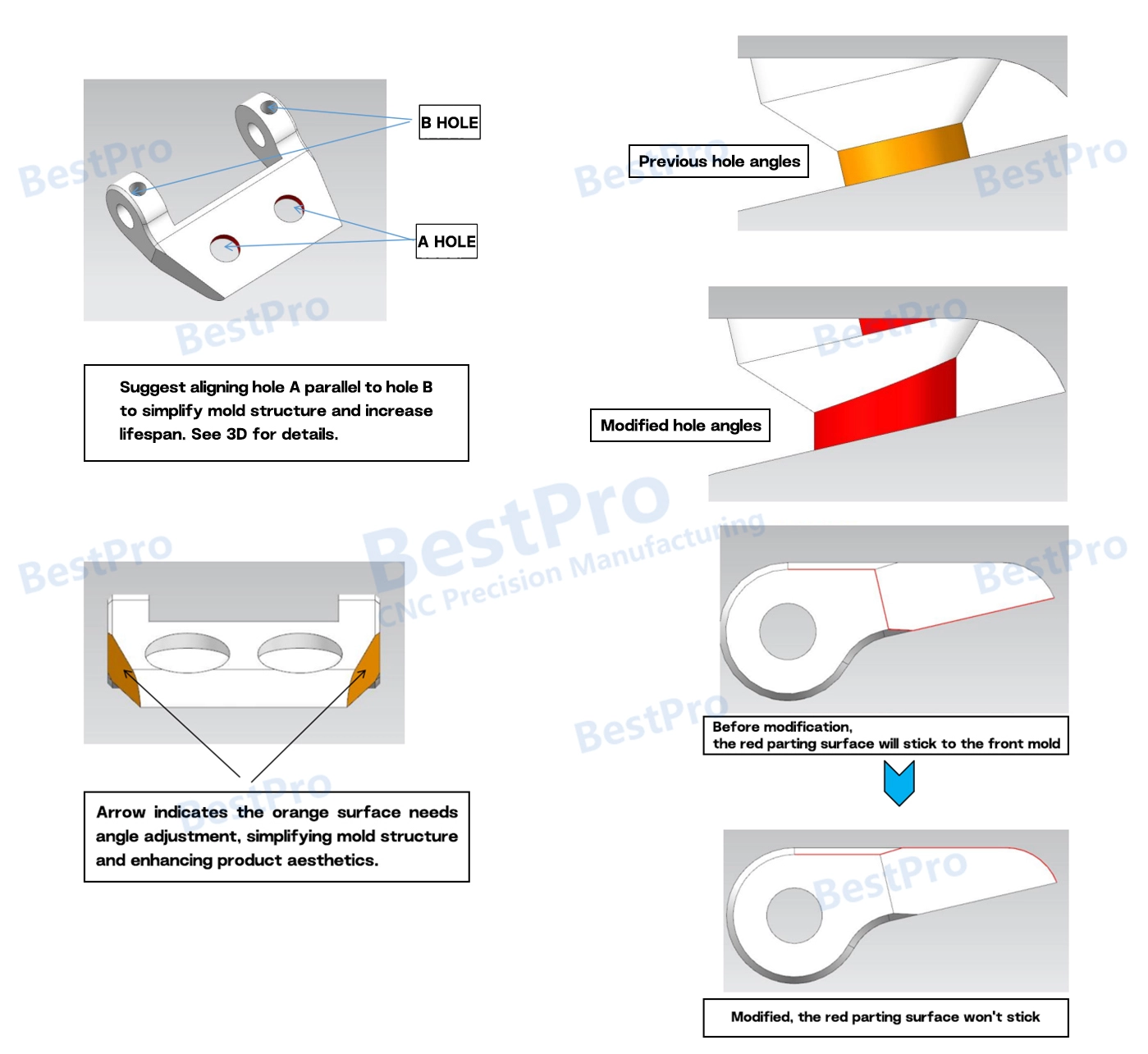

潜在的な製造リスクが早期に特定され、改善のための実際的な修正提案が行われました。 金型の信頼性、寸法安定性、バッチの一貫性。

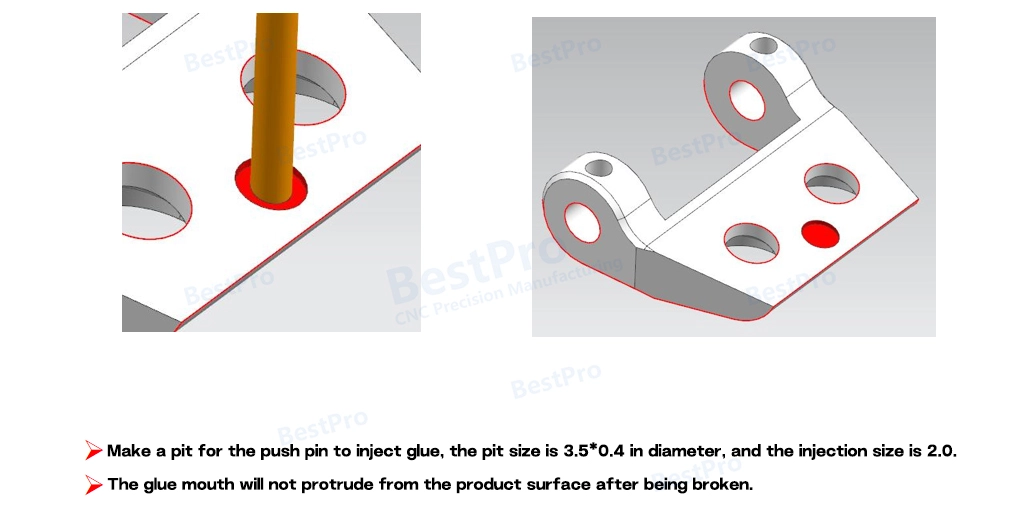

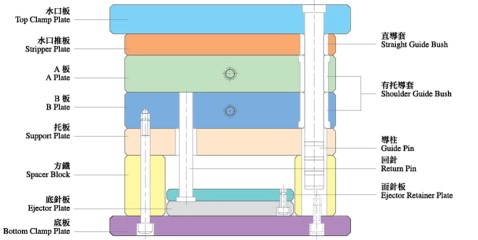

クリアモールドの構造検証と射出方式の設計により、安定した製品を実現しました。 不必要な試行錯誤を必要とせず、最初の試行から MIM を生産できます。
このアプローチは、標準の MIM ワークフローの一部です。
